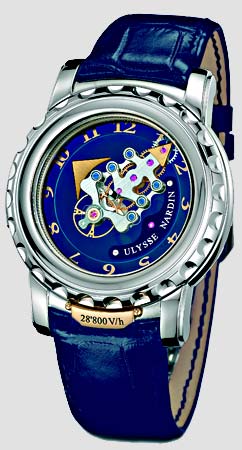

Ulysse Nardin - Freak 28'800

Lansarea lui "Freak" în anul 2001 a fascinat pe amatorii de orologerie frumoasă. Ea a inspirat de asemeni alte întreprinderi din branşă de a ţinti culmile pentru perfecţionarea măsurătorilor mecanice ale timpului. Rămâne însă un fapt stabilit şi anume că realizările "Carrousel - Tourbillon" şi "eşapamentul Dual Direct", concepute de către Ludwig Oechslin, au reprezentat adevărate inovaţii.

Evoluţia produsului fiind o parte integrantă a strategiei lui Ulysse Nardin, Freak revine în 2005 cu câteva modificări majore, graţie de exemplu a noului eşapament "Dual Ulysse" cu dublu impuls, care permite balansierului să bată cu frecvenţa de 28¨800 alternanţe pe oră.

Cele două rotiţe care constituie elementul central al noului eşapament comportă 18 dinţi activi, faţă de cei 5 ai sistemului "Dual Direct" original, favorizând astfel un mai bun transfer de energie.

Mecanismul de întoarcere, situat pe fundul carcasei, este de aici încolo stabilizat cu ajutorul unui rulment cu bile, ceea ce diminuează frecările şi facilitează o încărcare suplă a bariletului.

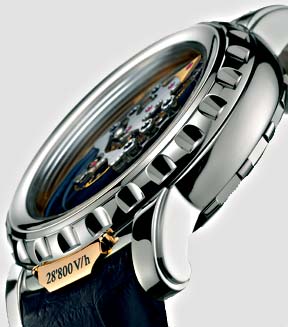

În plus, un sistem ingenios de blocare a lunetei frontale permite evitarea unei modificări accidentale a orei.

Caruselul turbion de 7-zile. O invenţie a Dr. Ludwig Oechslin

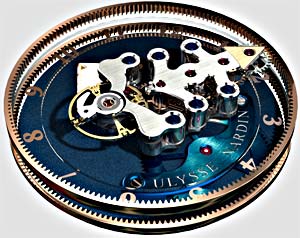

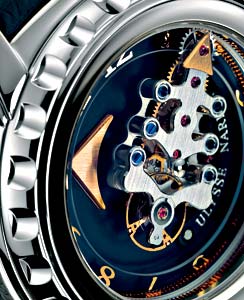

Nici limbi, nici cadran. Pur şi simplu deoarece acest ceas nu are nevoie de ele. Freak 28¨800 A/h indică ora graţie rotaţiei mecanismului său. Două punţi se rotesc pornind din centru. Ele indică respectiv ora şi minutul.

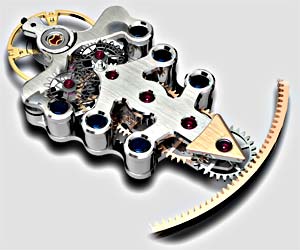

Puntea inferioară indică ora, pe când puntea superioară care poartă balansierul-spiral şi eşapamentul său revoluţionar indică minutele. În cursul revoluţiei sale timp de 60 minute, puntea superioară devoalează secretele mecanicii timpului. Mecanismul pivotează pe axa sa centrală, în interiorul unei carcase prevăzute cu două safiruri, de unde apare o viziune spectaculoasă a citirii orei, întărită în plus de o finisare realizată cu multă grijă de către orologerii lui Ulysse Nardin din Le Locle.

În turbioanele tradiţionale balansierul spiral efectuează o rotaţie pe minut în interiorul cuştii sale. În Freak 28¨800 A/h, întregul mecanism - inclusiv partea sa reglantă - este cel care efectuează o rotaţie completă în jurul lui însăşi în interiorul carcasei, în timp de o oră.

Eşapamentul cu dublu impuls Ulysse

O frecvenţă de 4 Hz, precum şi un moment de inerţie a balansierului de 7 mg*cm^2, conferă lui Freak 28¨800 A/h o precizie comparabilă cu cea a cronometrelor mecanice.

Balansierul corespunde unui nou concept realizat de Ulysse Nardin. El comportă 4 şurubele care se pot scoate, disimulate în marginea bariletului, al căror rol este evitarea formării turbulenţelor. Lungimea spiralului nu este reglabilă, ceea ce implică faptul că frecvenţa se schimbă prin modificarea momentului de inerţie.

Eşapamentul "Dual Direct", inventat pentru Freak din prima generaţie a contribuit la deschiderea de noi câmpuri de aplicaţie, precum şi un mare potenţial de ameliorare în domeniul reglajului. Noul eşapament "Dual Ulysse" reprezintă un nou pas în domeniu, datorită aportului adus de mai multe noutăţi, toate încorporând însă punctele pozitive ale predecesorului său.

Eşapamentul cu dublu impuls Ulysse este format din două roţi care permit să se profite de forţele naturale de transmisie, de îndată ce forţa şi mecanismul lucrează în aceeaşi direcţie, în mod alternativ în sensul orar cu prima roată sau în sensul anti-orar cu cea de a doua. Principiul de funcţionare al acestui nou eşapament este descris aici.

Roţile în chestiune comportă 18 dinţi activi, garantând astfel o bună transmisie a energiei către cuplul balansier-spiral. Nu este necesară nici o lubrefiere. Transmisia se operează datorită unui mecanism de tip angranaj.
Impulsul este dat de un alternator care il transmite către axa balansierului. Alternatorul este un angrenaj care se roteşte alternatic fie într-o direcţie, fie în cea opusă.
Principiul inovativ al eşapamentului cu dublu impuls Ulysse permite o reducere importantă a unghiului de ridicare (l'angle de levée) -- situat de obicei în domeniul 50°-52° (eşapament cu ancoră tradiţional sau Dual Direct) -- adus la circa 30°.
Unghiul de ridicare corespunde arcului de cerc descris de către balansier între primul şi ultimul său contact cu eşapamentul. Cu cât acest arc este mai mic, cu atât este mai mică perturbarea oscilaţiei naturale a balansierului.

Arcul bariletului şi mecanismul de întoarcere

Situat sub mecanism, arcul bariletului se desfăşoară până a ocupa toată suprafaţa fundului carcasei.

Lungimea sa excepţională îi asigură lui Freak 28´800 A/h o autonomie de cel puţin 7 zile. Arcul se încarcă prin rotirea fundului carcasei în sensul de rotaţie al limbilor ceasului, fiecare rotaţie aducând o oră suplimentare de funcţionare.
